模具加工中心发那科系统如何更换系统单元电磁---山东海特数控机床

 二维码 280
发表时间:2018-09-30 15:15作者:王腾来源:模具加工中心---山东海特数控机床网址:http://www.mjjgzx.com/

置数据和系统参数都存储在控制单元的SRAM存储器中。SRAM是靠安装在控制单元的电池盒中的锂电池提供电源的。因此,即使主电源断开,上述数据也不会丢失。当电池的电压下降时,在显示器画面上则闪烁显示警告信息“BAT”。同时向PMC输出电池报警信号。报警闪烁显示或被输出时,要尽快更换电池。1周只是一个大致标准,实际能够使用多长时间,则因不同的系统配置而有所差异。如果电池的电压进一步下降,则不能对存储器提供电源。在这种情况下接通控制单元的外部电源,就会因存储器中所保存数据的丢失而发生系统报警。在更换完电池后,就需要清除存储器的全部内容,然后重新输入数据。


因此,FANUC公司建议用户不管是否产生电池报警而每年定期更换一次电池。下面两类电池可供使用。下面我们来看看不同种类CNC的安装方法。


1显示器一体型控制单元


请预先准备锂电池(备货规格:A02B-0323-K102或A02B-0309-K102

① 接通机床(控制单元)的电源大约30秒左右,然后断开电源。

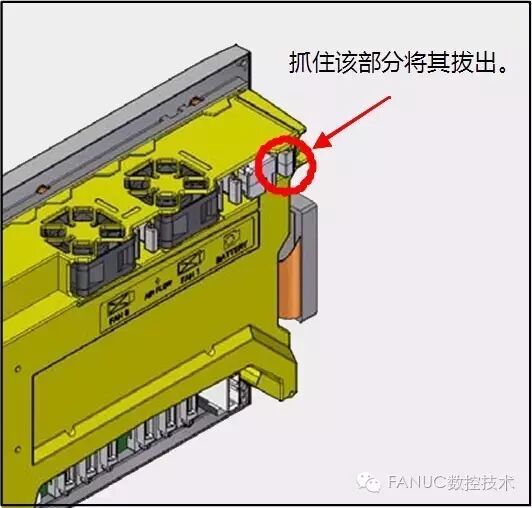

② 拉出控制单元背面的锂电池。(抓住锂电池的闩锁部分,一边拆除电池盒上附带的卡爪一边将其跟前拉出。)

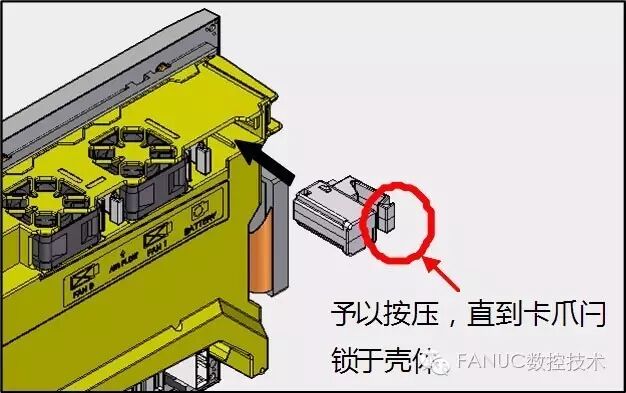

③ 安装上预先准备好的锂电池。(予以推压,直到锂电池的卡爪进入壳体。)确认闩锁已经切实挂住。



警告:如果没有正确更换锂电池,可能会导致爆炸。

请勿更换为指定锂电池(A02B-0323-K102A02B-0309-K102)以外的电池。

从①到③的步骤应在30分钟内完成。请注意,如果电池脱开的时间太长,SRAM中保存的数据将会丢失。在进行更换作业前,请将SRAM内的数据统一保存起来。这样,即使SRAM中保存的数据丢失,恢复起来也较为简单。


2显示器分离型控制单元


请预先准备锂电池(备货规格:A02B-0200-K102)

① 接通机床(控制单元)的电源大约 30 秒左右,然后断开电源。

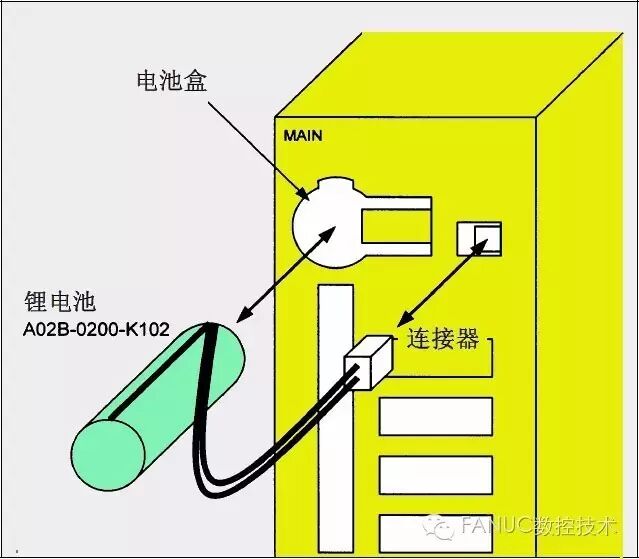

② 拆除控制单元上部的锂电池。

首先拉出锂电池的电缆,拆下连接器,然后从电池盒中取出锂电池。

电池盒在主板的面板上部。

③ 更换锂电池,连接上连接器。


3外置电池盒


要在电池盒(A02B-0236-C282)上连接电池电缆(A02B-0323-K103)使用。


更换市面出售的碱性干电池(一号):

①请使用市面上出售的碱性干电池(一号)。

②接通机械(控制单元)的电源。

③取下电池盒的盖子。

④请注意朝向更换干电池。

⑤安装电池盒的盖子。
